Rheonics社は、スイスのインライン粘度計・密度計の製造メーカーです。世界中の様々な業界に対して高品質な粘度計・密度計を提供しております。お客様のニーズに合わせてセンサーの設計・提案を致します。
産学一体となり開発された独自技術により、あらゆる流体において生産ラインの過酷な環境下でも安定性・堅牢性を備えた粘度・密度測定システムをご提案します。

≪導入産業事例≫
原油(石油)/オイル関連・塗料・塗装・コーティング・自動車産業・製薬・食品・飲料・鋳造・
バッテリー・化成品・鉱業(金属加工・コンクリートなど)

製品ラインアップ
統合ソリューション

RPS InkSight

印刷ラインマルチステーション・インライン監視・制御システム

RPS-A

マルチステーション・プロセス監視・制御システム

製品一覧

SRV

広範囲インライン粘度計

  • 取り付けが容易なコンパクト形状
  • ニュートン流体および非ニュートン流体でのリアルタイムで安定した再現性のある測定
  • 1つのセンサーで広範囲にわたる粘度変化を追跡
  • 取り付け条件と周囲のノイズに影響されない
  • 継手、フランジ、ヘルール等の多様な接続方式
  • 液温測定機能を内蔵
  • 7500 psi(500bar)および435℃に対応
  • 容易に洗浄が可能で、メンテナンス不要。再校正不要。

SRD

広範囲インライン粘度・密度計

  • 取り付けが容易なコンパクト形状
  • 密度(比重)、粘度、温度の同時測定が可能
  • ニュートン流体および非ニュートン流体でのリアルタイムで安定した再現性のある測定
  • 取り付け条件と周囲のノイズに影響されない
  • 7500 psi(500 bar)および435℃で動作可能
  • 継手、フランジ、ヘルール等の多様な接続方式
  • 容易に洗浄が可能でメンテナンス不要。
    再校正不要。
  • 液体変化により再校正が不要で、
    複数箇所に設置可能で簡単に拡張可能。

DVP

超高精度インライン粘度・密度計

  • プロセス中の粘度、密度、温度を同時に測定する
    単一の機器
  • 気体と液体の両方の粘度と密度を
    モニタリング
  • 生産ラインの過酷な条件での
    正確な測定
  • 15,000psi(1000 bar)および200°C(400℉)で動作可能
  • センサー材質:チタン Grade 5

DVM

高圧高温環境下(HPHT)用密度計と粘度計を組み合わせた
単一の機器

  • 密度、粘度、温度の同時測定
  • 装置のケーシング内で測定:30,000 psi(2,000bar)および200℃(400°F)
  • ラボまたは生産ラインへの設置が可能
  • 過酷な条件下で高精度な測定
  • ボックスからフローループでの操作まで5分–
    すべてのPVTシステムと統合するように構築
  • センサー材質:チタン Grade 5

RPS InkSight:
印刷ソリューション

マルチステーションインラインインク監視および制御システム

  • 簡単操作:
    ボタンのクリックで、指定したインク粘度に調整
  • 印刷全体の自動化レベル5の自律制御
  • マスターに設定された一貫したプリント
  • ワンクリックで作業内容を読み込み、ゼロセットアップ時間とゼロセットアップスクラップ
  • 溶媒/ pH水の正確な希釈のための予測追跡制御

RPS-A

独立型プロセス監視および制御システム

  • レベル5自律制御
  • マルチステーションプロセス監視および制御システム
  • 最大6ステーションの監視
  • 最大2ステーションの監視と制御
  • 正確な希釈のための予測追跡制御
電子機器
ソフトウェア

ソフトウェア

リアルタイムでデータを取得
分析、最適化、制御

プロセスの最適化は、高品質のデータのスマートな
分析が必要です。Rheonics社のセンサーが最適なデータを提供します。
ユーザー様と協力し、最適なプロセスを管理するために必要なデータを収集、分析、処理し、
高度な制御機能を提供します。

さらに、Rheonics社が設計したソリューションを使用して、ビルトインAIレベル5の自律制御と選択決定によりプロセス制御の自動化を推進します。

コミュニケーション

リアルタイムでデータを取得可能。
コンピューターに転送するか、クラウドにアップロード。

・システムに統合するスタンドアロンのIP65定格の保護端子箱。
・機器のパネルボックスに統合する標準PCB。
・センサーヘッドの次世代エレクトロニクス。
・Ethernet、4-20 mA、RS232 over USBが標準搭載。
・CAN、Profinet、HART、Bluetoothはカスタムアプリケーションで
 利用可能

マルチプラットフォームのデータ
収集と分析

  • すべてのベンダー(Siemens、B&R、ABB、Rockwell、Delta V、Beckhoff、Schneider、Emerson)のPLCおよびIPCとの統合を試行およびテスト動作完了済み
  • モバイルデバイス、PC、およびクラウドを介した測定データの取得
  • ハンドヘルドモバイルデバイスを介してデータにアクセスし、デバイスを構成する
  • Bluetooth LTE4.0、ワイヤレスWi-fiおよびイーサネットLAN接続
  • Amazon AWS、Microsoft Azure、Google Cloudのクラウド接続API
  • Windows 10、Linux、Android、iOS用のアプリケーション
電子機器(ハードウェア)

SME-TRD

  • 保護等級 IP66
  • 電子ヘッドのオンサイトおよびリモート設置
  • フィールド使用のための頑丈なディスプレイで利用可能

SME-DRM

  • 35mm DINレールマウント
  • 既存制御盤に組み込み可能な小型設計

SME-TR

  • 保護等級 IP66
  • 電子ヘッドのオンサイトおよびリモート設置

HT

  • 150-210°Cまで操作可能
  • ダウンホール工具用に構築
  • カスタムモジュールでのみ利用可能– 10 OTS
多様な産業のニーズに対応した革新的なセンサー

各アプリケーションのセンサーの構成について

Rheonics社製センサーは、アプリケーションがダウンホール、過酷な環境密度と粘度の監視、
または製造プロセスにおける非ニュートン流体のロバスト制御を必要とするかどうかにかかわらず、
多様な業界にわたるプロセスの監視と最適化を可能にします。


流体検知技術で持続可能な産業の改革

Rheonics社製品の目的主導型のアプローチは、
世界で最も重要な産業全体で環境と社会の優先事項を前進させます。

材料とエネルギーの削減

当社のソリューションを利用したプロセス流体コンポーネントの最適化された自動投与により、余分な材料とエネルギーが削減されます。
作業者の安全

当社のソリューションを使用することで、オペレーターは、過酷な環境下でのプロセス流体との接触を排除して測定を行う必要がありません。
完全自動生産

当社の製品は、プロセス流体の粘度制御を自動化し、エンジニアが測定関連のタスクではなく製品の品質に集中できるようにします。
データ主導の意思決定

エンジニアに実用的なデータと動向を提供します。
プロセスの最適化、品質管理、プロアクティブなメンテナンスに役立ちます。
資料ダウンロード
タイトル説明リンクカテゴリ
CADモデルーSRV フラッシュ トリクランプSRV – フラッシュ トライ クランプの CAD モデル (STEP ファイル)、2D PDF 図面、DXF ファイルダウンロード(1.5″TC)CADモデル
図面ーSME-TR 電子オプション: E2SME-TR の図面: トランスミッター ハウジング内のセンサー エレクトロニクスダウンロード図面
CAD モデル – SRV G1/2″CADモデル(STEPファイル)、2D PDF図面、SRV – G1/2″のDXFファイルダウンロードCADモデル
CAD モデル – SME-TRD 電子オプション: E1SME-TRD の CAD モデル (pdf、dxf、3D ステップ): ディスプレイ付き送信機ハウジング内のセンサー電子機器ダウンロードCADモデル
図面 – SME-TRD 電子オプション: E1SME-TRD の図面: ディスプレイ付き送信機ハウジング内のセンサー電子機器ダウンロード図面
CAD モデル – SME-TR 電子オプション: E2SME-TR の CAD モデル (pdf、dxf、3D ステップ): トランスミッター ハウジング内のセンサー エレクトロニクスダウンロードCADモデル
CAD モデル – SME-DRM 電子オプション: E3SME-DRM の CAD モデル (pdf、dxf、3D ステップ): DIN レール マウント センサー エレクトロニクスダウンロードCADモデル
図面 – SME-DRM 電子オプション: E3SME-DRM の図面: DIN レール マウント センサー エレクトロニクスダウンロード図面
CADモデル–SRVサニタリー無菌接続CADモデル(STEPファイル)、SRVの2D PDF図面、DXFおよびDWGファイル–サニタリー無菌接続ダウンロードCADモデル
CAD モデル – SRV トライクランプSRV – Tri-Clamp の CAD モデル (STEP ファイル)、2D PDF 図面、DXW および DWG ファイルダウンロード(1.5″ TC)CADモデル
CADモデル–SRVフランジCADモデル(STEPファイル)、SRVの2D PDF図面、DXFおよびDWGファイル–フランジダウンロードCADモデル
CADモデル–SRVロングフランジCADモデル(STEPファイル)、SRVの2D PDF図面、DXFおよびDWGファイル–ロングフランジダウンロードCADモデル
CADモデル– SRV NPTCADモデル(STEPファイル)、SRVの2D PDF図面、DXFおよびDWGファイル– NPTダウンロードCADモデル
図面– SRV – EHEDGSRV – EHEDG(European Hygienic Engineering and Design Group)認定のバリアント長い
ショート
フラッシュ
図面
図面– SRV –長い挿入–フランジSRVの2D図面– FPC、プロセス接続:フランジダウンロード図面
図面– SRV –長い挿入– DIN11851SRVの2D図面– FPC、プロセス接続:DIN11851ダウンロード図面
図面– SRV –長い挿入–ねじ込みSRVの2D図面– FPC、プロセス接続:ねじ込み(G、NPT、その他)ダウンロード図面
図面– SRV –長い挿入– TriclampSRVの2D図面– FPC、プロセス接続:Triclampダウンロード図面
図面– SRV –長い挿入– VARINLINESRVの2D図面– FPC、プロセス接続:VARINLINEダウンロード図面
図面– SRV –トリクランプSRVの2D図面–Triclampプロセス接続ダウンロード図面
図面– SRV –サニタリーSRVの2D図面–サニタリープロセス接続ダウンロード図面
図面– SRV –フランジSRVの2D図面–フランジプロセス接続ダウンロード図面
図面– SRV – NPTSRVの2D図面–NPTプロセス接続ダウンロード図面
EXのインストールと本質的な安全性
マニュアル
設置と本質安全性レオニクスセンサータイプSRV、SRV-FPC、SRD、SRD-FPCの設置と本質安全マニュアル日本語マニュアル
SRV DIN 11851SRVのCADモデル(ステップファイル)– DIN 11851バリアントダウンロードCADモデル
SRVおよびSRDのIECEx品質評価レポートIECEx品質評価レポートの概要ダウンロード証明書
適合宣言–米国FDAおよびEUによるSRVおよびSRDのコンプライアンスに基づく食品接触コンプライアンス米国FDAおよびEUによるSRVおよびSRDのコンプライアンスに準拠したRheonicsの食品接触コンプライアンスの適合宣言ダウンロード証明書
適合宣言– EN 61326-1:2013、EN 61326-2-3:2013およびEN 50581:2012に準拠したCE適合宣言指令に従ったSME-TRD、SME-TR、およびSME-DRMの適合宣言–電磁両立性(EMC)指令2014/30 / EUおよび電気電子機器における有害物質の制限(RoHS2)指令2011/65 / EUダウンロード証明書
ATEX品質保証通知(QAN)–英語英語のATEX-QAN(品質保証通知)–指令2014/34 / EUに準拠した要件が満たされています。ダウンロード証明書
適合宣言–SRVおよびSRDの指令2014/34 / EU(ATEX)に従ったCE適合宣言指令2014/34 / EU(ATEX)およびSRV、SRV-FPC、SRD、SRD-FPCに関連する規格に準拠したレオニクスのEU適合宣言ダウンロード証明書
SRVおよびSRDのATEX証明書潜在的爆発性雰囲気での使用を目的とした機器および保護システムの証明書–指令2014 / 34 / EUダウンロード証明書
SRVおよびSRDのIECEx適合証明書この証明書は、生産を代表するサンプルが評価およびテストされ、証明書に記載されているIEC規格に準拠していることが確認されたことの検証として発行されます。ダウンロード証明書
記事―力学および実験力学研究所、ETHチューリッヒETHチューリッヒ、力学および実験ダイナミクス研究所–レオニクス(以前のビスコティア)を特徴とする動的粘度および密度センシングに関する記事ダウンロード出版物
SRVマニュアルSRVのインストールおよび操作手順ダウンロードマニュアル
SRVデータシート標準製品の概要–仕様、電子機器、通信、機械、寸法、ソフトウェア、およびインストールに関する情報。ダウンロードデータシートとパンフレット
製品カタログ一式SRV、SRD、DVP、DVM、InkSight、RPS-Aカタログ一式ダウンロードデータシートとパンフレット
タイトル説明リンクカテゴリ
図面ーSME-TR 電子オプション: E2SME-TR の図面: トランスミッター ハウジング内のセンサー エレクトロニクスダウンロード図面
CADモデルーSRD G1/2″CADモデル(STEPファイル)、2D PDF図面、SRDのDXFファイル – G1/2″ダウンロードCADモデル
CADモデル-SME-TRD 電子オプション: E1SME-TRD の CAD モデル (pdf、dxf、3D ステップ): ディスプレイ付き送信機ハウジング内のセンサー電子機器ダウンロードCADモデル
図面ーSME-TRD 電子オプション: E1SME-TRD の図面: ディスプレイ付き送信機ハウジング内のセンサー電子機器ダウンロード図面
CADモデルーSME-TR 電子オプション: E2SME-TR の CAD モデル (pdf、dxf、3D ステップ): トランスミッター ハウジング内のセンサー エレクトロニクスダウンロードCADモデル
CADモデルSME-DRM 電子オプション: E3SME-DRM の CAD モデル (pdf、dxf、3D ステップ): DIN レール マウント センサー エレクトロニクスダウンロードCADモデル
図面ーSME-DRM 電子オプション: E3SME-DRM の図面: DIN レール マウント センサー エレクトロニクスダウンロード図面
CADモデルーSRD トライクランプSRD – Tri-Clamp の CAD モデル (STEP ファイル)、2D PDF 図面、DXF および DWG ファイルダウンロード(1.5″ TC)CADモデル
CADモデルーSRDロングフランジCADモデル(STEPファイル)、SRDの2D PDF図面、DXFおよびDWGファイル–ロングフランジダウンロードCADモデル
CADモデルーSRDフランジCADモデル(STEPファイル)、SRDの2D PDF図面、DXFおよびDWGファイル–フランジダウンロードCADモデル
CADモデルーSRD NPTCADモデル(STEPファイル)、SRDの2D PDF図面、DXFおよびDWGファイル– NPTダウンロードCADモデル
図面– SRD – EHEDGSRD – EHEDG(European Hygienic Engineering and Design Group)認定のバリアントロング
ショート
フラッシュ
図面
描画– SRD –長い挿入– VARINLINESRDの2D図面– FPC、プロセス接続:VARINLINEダウンロード図面
図面– SRD –長い挿入– TriclampSRDの2D図面– FPC、プロセス接続:Triclampダウンロード図面
図面– SRD –長い挿入–ねじ込みSRDの2D図面– FPC、プロセス接続:ねじ込み(G、NPT、その他)ダウンロード図面
図面– SRD –長い挿入–フランジSRDの2D図面– FPC、プロセス接続:フランジダウンロード図面
図面– SRD –長い挿入– DIN11851SRDの2D図面– FPC、プロセス接続:DIN11851ダウンロード図面
図面– SRD –サニタリーSRDの2D図面–サニタリープロセス接続ダウンロード図面
図面– SRD –トリクランプSRDの2D図面– Triclamp Process Connectionダウンロード図面
図面– SRD –フランジSRDの2D図面–フランジプロセス接続ダウンロード図面
図面– SRD – NPTSRDの2D図面–NPTプロセス接続ダウンロード図面
マニュアル–EXのインストールと本質的な安全性設置と本質安全性レオニクスセンサータイプSRV、SRV-FPC、SRD、SRD-FPCの設置と本質安全マニュアル日本語マニュアル
証明書–SRVおよびSRDのIECEx品質評価レポートIECEx品質評価レポートの概要ダウンロード証明書
適合宣言–米国FDAおよびEUによるSRVおよびSRDのコンプライアンスに基づく食品接触コンプライアンス米国FDAおよびEUによるSRVおよびSRDのコンプライアンスに準拠したRheonicsの食品接触コンプライアンスの適合宣言ダウンロード証明書
適合宣言– EN 61326-1:2013、EN 61326-2-3:2013およびEN 50581:2012に準拠したCE適合宣言指令に従ったSME-TRD、SME-TR、およびSME-DRMの適合宣言–電磁両立性(EMC)指令2014/30 / EUおよび電気電子機器における有害物質の制限(RoHS2)指令2011/65 / EUダウンロード証明書
証明書– ATEX品質保証通知(QAN)–英語英語のATEX-QAN(品質保証通知)–指令2014/34 / EUに準拠した要件が満たされています。ダウンロード証明書
適合宣言–SRVおよびSRDの指令2014/34 / EU(ATEX)に従ったCE適合宣言指令2014/34 / EU(ATEX)およびSRV、SRV-FPC、SRD、SRD-FPCに関連する規格に準拠したレオニクスのEU適合宣言ダウンロード証明書
証明書–SRVおよびSRDのATEX証明書潜在的爆発性雰囲気での使用を目的とした機器および保護システムの証明書–指令2014 / 34 / EU
ダウンロード
証明書
証明書–SRVおよびSRDのIECEx適合証明書この証明書は、生産を代表するサンプルが評価およびテストされ、証明書に記載されているIEC規格に準拠していることが確認されたことの検証として発行されます。ダウンロード証明書
記事–力学および実験力学研究所、ETHチューリッヒETHチューリッヒ、力学および実験ダイナミクス研究所–レオニクス(以前のビスコティア)を特徴とする動的粘度および密度センシングに関する記事ダウンロード出版物
マニュアル– SRDSRDのインストールおよび操作手順ダウンロードマニュアル
データシート– SRD仕様、電子機器、通信、機械、寸法、ソフトウェア、インストールに関する情報。ダウンロードデータシートとパンフレット
製品ラインナップ一式SRV、SRD、DVP、DVM、InkSight、RPS-Aカタログ一式ダウンロードデータシートとパンフレット
タイトル説明リンクカテゴリ
図面 – SME-TR 電子オプション: E2SME-TR の図面: トランスミッター ハウジング内のセンサー エレクトロニクスダウンロード図面
CAD モデル – SME-TRD 電子オプション: E1SME-TRD の CAD モデル (pdf、dxf、3D ステップ): ディスプレイ付き送信機ハウジング内のセンサー電子機器ダウンロードCADモデル
図面 – SME-TRD 電子オプション: E1SME-TRD の図面: ディスプレイ付き送信機ハウジング内のセンサー電子機器ダウンロード図面
CAD モデル – SME-TR 電子オプション: E2SME-TR の CAD モデル (pdf、dxf、3D ステップ): トランスミッター ハウジング内のセンサー エレクトロニクスダウンロードCADモデル
CAD モデル – SME-DRM 電子オプション: E3SME-DRM の CAD モデル (pdf、dxf、3D ステップ): DIN レール マウント センサー エレクトロニクスダウンロードCADモデル
図面 – SME-DRM 電子オプション: E3SME-DRM の図面: DIN レール マウント センサー エレクトロニクスダウンロード図面
CADモデル– DVP NPTDVPのCADモデル(ステップファイル)–NPTバリアントダウンロードCADモデル
図面– DVPDVPの2D図面ダウンロード図面
適合宣言– EN 61326-1:2013、EN 61326-2-3:2013およびEN 50581:2012に準拠したCE適合宣言指令に従ったSME-TRD、SME-TR、およびSME-DRMの適合宣言–電磁両立性(EMC)指令2014/30 / EUおよび電気電子機器における有害物質の制限(RoHS2)指令2011/65 / EUダウンロード証明書
記事–力学および実験力学研究所、ETHチューリッヒETHチューリッヒ、力学および実験ダイナミクス研究所–レオニクス(以前のビスコティア)を特徴とする動的粘度および密度センシングに関する記事ダウンロード出版物
マニュアル– DVPDVPのインストールおよび操作手順ダウンロードマニュアル
データシート– DVP仕様、電子機器、通信、機械、寸法、ソフトウェア、インストールに関する情報。ダウンロードデータシートとパンフレット
製品ラインナップ一式SRV、SRD、DVP、DVM、InkSight、RPS-Aカタログ一式ダウンロードデータシートとパンフレット
タイトル説明リンクカテゴリ
SME-TR 電子オプション: E2SME-TR の図面: トランスミッター ハウジング内のセンサー エレクトロニクスダウンロード図面
SME-TRD 電子オプション: E1SME-TRD の CAD モデル (pdf、dxf、3D ステップ): ディスプレイ付き送信機ハウジング内のセンサー電子機器ダウンロードCADモデル
SME-TRD 電子オプション: E1SME-TRD の図面: ディスプレイ付き送信機ハウジング内のセンサー電子機器ダウンロード図面
SME-TR 電子オプション: E2SME-TR の CAD モデル (pdf、dxf、3D ステップ): トランスミッター ハウジング内のセンサー エレクトロニクスダウンロードCADモデル
SME-DRM 電子オプション: E3SME-DRM の CAD モデル (pdf、dxf、3D ステップ): DIN レール マウント センサー エレクトロニクスダウンロードCADモデル
SME-DRM 電子オプション: E3SME-DRM の図面: DIN レール マウント センサー エレクトロニクスダウンロード図面
DVMDVMの2D図面ダウンロード図面
DTCMDVM熱制御モジュールに関する情報と仕様ダウンロードデータシートとパンフレット
適合宣言– EN 61326-1:2013、EN 61326-2-3:2013およびEN 50581:2012に準拠したCE適合宣言指令に従ったSME-TRD、SME-TR、およびSME-DRMの適合宣言–電磁両立性(EMC)指令2014/30 / EUおよび電気電子機器における有害物質の制限(RoHS2)指令2011/65 / EUダウンロード証明書
会議論文–油井掘削アプリケーションの粘度および流体密度測定用の新しいセンサーセンサーおよび測定システム2014で公開されている、油井掘削アプリケーションの粘度および流体密度の測定。 17。 ITG / GMAシンポジウムダウンロード出版物
記事–力学および実験力学研究所、ETHチューリッヒETHチューリッヒ、力学および実験ダイナミクス研究所–レオニクス(以前のビスコティア)を特徴とする動的粘度および密度センシングに関する記事ダウンロード出版物
マニュアル– DVMDVM-HPHTのインストールおよび操作手順ダウンロードマニュアル
データシート– DVM仕様、電子機器、通信、機械、寸法、ソフトウェア、インストールに関する情報。ダウンロードデータシートとパンフレット
製品ラインナップ一式SRV、SRD、DVP、DVM、InkSight、 RPS-Aカタログ一式ダウンロードデータシートとパンフレット
タイトル説明リンクカテゴリ
情報デッキ– RPSInkSightRPS InkSight(Rheonics Printing Solution)の技術の説明、使用例、ユーザーの利点、技術的成果、および業界への影響。ダウンロードデータシートとパンフレット
データセット– RPS-Aこのドキュメントでは、RPS-A(小規模な監視および制御システム)の全体的な機械的および電気的仕様について説明します。
このシステムは、Rheonicsによるプロセス監視および制御ソリューションのミニチュアバリアントです。 これは、10.4インチのディスプレイとタッチスクリーンが統合されたステンレス鋼のキャビネット内に取り付けられた産業用組み込みPCで構成されています。
ダウンロードデータシートとパンフレット
パンフレット– RPS InkSight –段ボール印刷段ボール印刷におけるRPSInkSight(Rheonics Printing Solution)の一般的な情報、利点、およびアプリケーション分野。ダウンロードデータシートとパンフレット
パンフレット– RPS InkSight –グラビア印刷グラビア印刷における RPS InkSight (Rheonics Printing Solution) の一般情報、利点、および適用分野。ダウンロードデータシートとパンフレット
パンフレット– RPS InkSight –フレキソ印刷フレキソ印刷におけるRPSInkSight(Rheonics Printing Solution)の一般的な情報、利点、およびアプリケーション分野。ダウンロードデータシートとパンフレット
パンフレット– RPSRPS InkSight(Rheonics Printing Solution)の一般的な情報、メリット、アプリケーション分野ダウンロードデータシートとパンフレット
お名前アクセサリーコード画像説明インフォ関連製品
STCMSTC-180SRVおよびSRDスマート熱制御モジュールSTCMデータシートSRDSRV
DTCMDTC-180DTCMdvm-smart-thermal-control-module-rheonics-viscosity-and-densityDVM熱制御モジュールDTCMデータシートDVM
3/4 “NPTセンサー用インラインアダプターIFC-34Nセンサーを接続パイプに統合するためのアダプター図面(フローアダプタ-NPT)
3Dモデル(STEPファイル)
SRDSRV
インパクトシールドIMS-SR過酷なプロセス条件での衝撃からSRセンサープローブを保護するため図面SRDSRV
タンクマウントアダプターTMA-34Nレオニクスインライン密度計と粘度計は、便利なタンクマウントアダプターを使用してタンクに取り付けることができますサポート記事
図面
SRDSRV
SRV-HPHT-セルHPT-SRVRheonics HPT-SRV フロースルーセルSRV用高圧フローセル-最大10,000psi(750 bar)の定格図画SRV

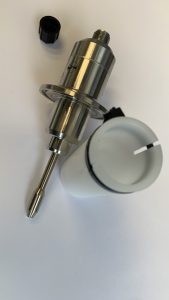

保護スリーブSRSPS-SRX
センサースタンド
大きな粒子を含む流体へのSRVセンサの取り付けに。 大きな粒子がセンサーに当たって損傷するのを防ぐため。SRV

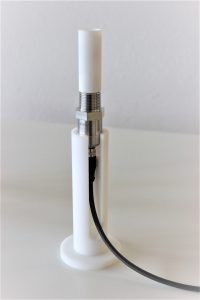

校正スタンド-SRSCS-00A SRV / SRDセンサーの略で、通常、静的測定のためにPTFEサンプルシリンダー内の液体とともに使用されます。SRDSRV
キャリブレーションシリンダー-SRSCC-SRX静的測定用サンプル用SRV / SRD用PTFEシリンダーSRDSRV
送信機取り付けブラケットTMB-TRXパイプへのTRD / TRハウジングの取り付け用エレクトロニクス
DVMトルクレンチTOW-DVM
DVMのインストールで使用DVM
DVM用のセンサー抽出および除去ツールERT-DVMセンサーの抽出と取り外しに使用DVM

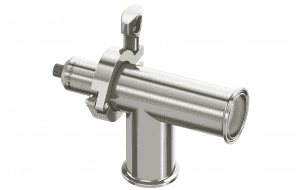

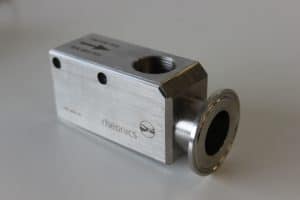

1.5 “TriClampセンサー用インラインアダプターIFC-15T-34N-SRVトライクランプ接続を使用してインライン粘度計SRVまたはインライン密度および粘度計SRDを接続するためのアダプターサポート記事 3Dモデル(ステップファイル) 図面(フローアダプター-トリクランプ)  SRDSRV
FPC保護スリーブ(SRV / SRD)SFP-SRXFPC SRV / SRDセンサーを大きな粒子のある液体に取り付ける場合。 大きな粒子がセンサーに当たって損傷するのを防ぐため。SRDSRV

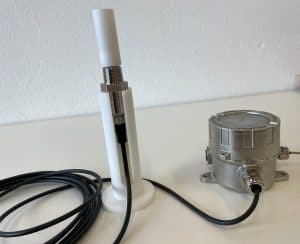

SME-TR(ステンレス鋼)THX-SS(SME-TR)
頑丈なカバー付きのステンレス鋼送信機ハウジング-THX-SSエレクトロニクス
ディスプレイ付きSME-TRD(ステンレス鋼)THX-SS
(SME-TRD)


ディスプレイ付きステンレス鋼送信機ハウジング-THX-SSエレクトロニクス
DVMおよびHPHTセル高圧コネクタ
カラー(60-2H4)
グランド(60-2HM4)
チューブ(OD 1/4 “-ID 1/8″)

HiP-バルブ、継手、チューブのパンフレットDVM

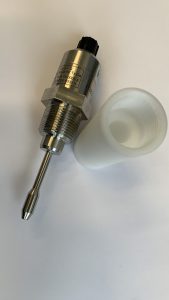

3/4インチNPTネジ接続付きSRセンサー用保護スリーブSR-34N-PS 検出素子を保護するためのスリーブ。SRDSRV
SRセンサーM12保護キャップSR-M12-CP
動作していないときにSRセンサーM12コネクタを保護するためのキャップ。SRDSRV
フランジ、トリクランプ、ロングインサート(非EHEDG)センサー用の保護スリーブSR-CUS-PS
検出素子を保護するためのスリーブ。SRDSRV
バックアップリングBR-DVM


バックアップリングの材質:PEEK図画
3D(pdf)
DVM
OリングOR-DVMO-Ring 2DVM
Oリング取り付けツールDOT-DV
DVM
3″ パイプに SRV と SRD を取り付けるための 4/2″ NPT ウェルドレットWOL-34NS
3″ パイプ用 4/2″ NPT ウェルドレット
標準的な既製の NPT ウェルドレットは非常に長く、デッド ゾーンを回避して検出エレメントを完全に流体内に保持するのには適していません。 これらの特別な短い NPT ウェルドレットは、SRV および SRD 用にカスタム設計されており、2 インチのパイプに適切に取り付けることができます。WOL-34NS 図面 (pdf)
WOL-34NS CAD ファイル (zip)
SRDSRV
3 インチより大きいパイプとタンクに SRV と SRD を取り付けるための 4/2 インチ NPT ウェルドレットWOL-34NL
タンクおよび大型 (>3″) パイプ用の 4/2″ NPT ウェルドレット
標準的な既製の NPT ウェルドレットは非常に長く、デッド ゾーンを回避して検出エレメントを完全に流体内に保持するのには適していません。 これらの特別な短い NPT ウェルドレットは、SRV および SRD 用にカスタム設計されており、2 インチより大きいパイプまたはタンクに適切に取り付けることができます。WOL-34NL 図面 (pdf)
 WOL-34NL CAD ファイル (zip)
SRDSRV
G12/1″ ネジ接続を使用した HPHT アプリケーション用の HPT-G2 インライン衛生フローセルHPT-G12HPT-G12 インライン衛生 HPHT フローセルHPT-G12 は、G1/2″ ねじ式接続を使用した HPHT アプリケーション用のインライン衛生フローセルです。G1/2″ ねじ式プロセス接続を備えた SRV 用に設計されています。HPT-G12 図面 (フローセル/アダプター – HPHT、ハイジェニック)SRV
3/4″ NPT SRD 用インライン アダプターIFC-34N-SRD3/4″ NPT ネジ接続を使用してインライン密度および粘度計 SRD を接続するためのアダプター。図画
CADモデル
SRD
1.5″ Tri-Clamp SRD 用インライン アダプターIFC-15T-34N-SRDTri-Clamp センサー接続を使用して、インライン密度および粘度計 SRD を接続するためのアダプター。図画
CADモデル
SRD
1.5 インチ Tri-Clamp SR センサー用フロー エルボー ティーFET-15T-15TSR センサーの 1.5 インチ Tri-Clamp 取り付け用の短縮ポートを備えたエルボーまたはティー セル。
図画
CADモデル
SRDSRV
厚肉用の G1/2 インチ ウェルドレットHAW-12G-xTK厚肉の 1/2 インチ G ネジを備えた SRV および SRD センサー用の衛生的なアダプター ウェルドレット。HAW-12G-MTK 図面 (pdf)
HAW-12G-OTK 図面 (pdf)
SRDSRV
薄肉用の G1/2 インチ ウェルドレットHAW-12G-xTN薄肉の 1/2 インチ G ネジを備えた SRV および SRD センサー用の衛生的なアダプター ウェルドレット。HAW-12G-MTN 図面 (pdf)
HAW-12G-OTN 図面 (pdf)
SRDSRV
Tri-Clamp SRセンサー用ティースプールピースフローセルFTP-15T-XXX1.5インチのフローティースプールセル Tri-Clamp 2 インチ、3 インチ、4 インチ、6 インチ回線用の SR センサーの接続。FTP-15T-XXX 図面 (pdf)SRDSRV
