HOMEKemlonグラスシール/モールドコネクタ > MULTIPIN-PMS ステンレス

MULTIPIN-PMS ステンレス

構造

ボディ:SUS304
ピン:ニッケル/鉄、金メッキ
絶縁体:プラスチック/セラミック
シール:グラス
“0”リング:ニトリル

仕様

温度定格:−60℃〜+200℃
圧力定格:0〜1400kgf/cm2


ピンサイズ 最大定格電圧(V.D.C) 使用電圧(V.D.C) 最大定格電流(A @20℃) 最大定格電流(A @260℃)

#20

#16

#12

500

1000

2000

250

500

1000

3.3

6.0

7.8

3.0

5.0

6.7

型 番 ピン数#
ピンサイズ
A直径
インチ(mm)
B ピンの長さ
インチ(mm)
C 全長
インチ(mm)

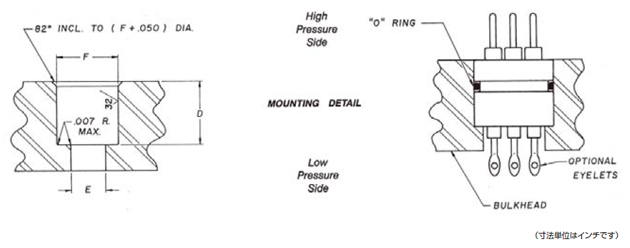

D マウント深さ
インチ(mm)
E マウント穴
インチ(mm)
Fマウント径
インチ(mm)
G
“O”リング
AS-568

16-B-2918
16-B-2919
16-B-2920
16-B-3416

3#20
4#20
6#20
8#20

.562(14.27)
.625(15.88)
.750(19.05)
.937(23.80)

.37(9.40)

.37(9.40)

.37(9.40)

.37(9.40)

1.34(34.04)
1.39(35.31)
1.39(35.31)
1.44(36.58)

.60(15.24)
.65(16.51)
.65(16.51)
.70(17.78)

.328(8.33)

.368(9.35)

.437(11.10)

.547(13.89)

.562〜.563(14.27〜14.30)
.625〜.626(15.88〜15.90)
.750〜.751(19.05〜19.08)
.937〜.938(23.80〜23.83)

-110
-111
-113
-116

16-B-1296
16-B-1297
16-B-1298

3#16

5#16

7#16

.750(19.05)
.750(19.05)
1.000(25.40)

.44(11.18)

.44(11.18)

.44(11.18)

1.43(36.32)
1.43(36.32)
1.63(41.40)

.55(13.97)
.55(13.97)
.75(19.05)

.500(12.70)
.500(12.70)
.625(15.88)

.750〜.751(19.05〜19.08)
.750〜.751(19.05〜19.08)
1.000〜1.001(25.40〜25.43)

-016
-016
-117

16-B-1299
16-B-1302
16-B-1301

10#16

14#16

17#16

1.125(28.58)
1.500(38.10)
1.500(38.10)

.44(11.18)

.44(11.18)

.44(11.18)

1.75(44.45)
1.88(47.75)
1.88(47.75)

.87(22.10)
1.00(25.40)
1.00(25.40)

.750(19.05)
1.000(25.40)
1.000(25.40)

1.125〜1.126(28.58〜28.60)
1.500〜1.501(38.10〜38.13)
1.500〜1.501(38.10〜38.13)

-119
-125
-125

16-B-2921
16-B-2922
16-B-3418

3#12

4#12

7#12

1.312(33.32)
1.437(36.50)
1.687(42.85)

.50(12.70)

.50(12.70)

.50(12.70)

1.94(49.28)
1.99(50.55)
2.04(51.82)

.94(23.88)
.99(25.15)
1.04(26.42)

.734(18.64)
.712(20.62)
.968(24.59)

1.312〜1.313(33.32〜33.35)
1.437〜1.438(36.50〜36.53)
1.687〜1.688(42.85〜42.88)

-215
-217
-221
