MULTIPIN-PMS インコネル

構造

ボディ:SUS304
ピン:ニッケル/鉄、金メッキ
絶縁体:プラスチック/セラミック
シール:グラス
“0”リング:ニトリル

仕様

温度定格:−60℃〜+200℃
圧力定格:0〜1400kgf/cm2


ピンサイズ 最大定格電圧(V.D.C) 使用電圧(V.D.C) 最大定格電流(A @20℃) 最大定格電流(A @260℃)

#20

#16

#12

500

1000

2000

250

500

1000

3.3

5.4

7.1

2.5

4.0

5.2

型 番 ピン数#
ピンサイズ
A直径
インチ(mm)
B ピンの長さ
インチ(mm)
C 全長
インチ(mm)

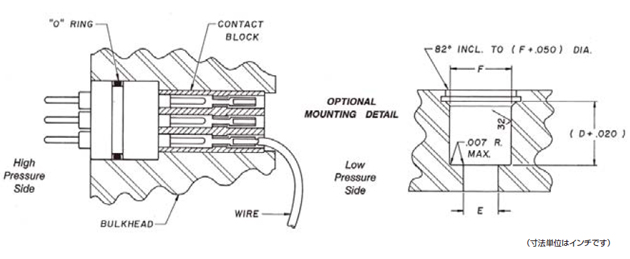

D マウント深さ
インチ(mm)
E マウント穴
インチ(mm)
Fマウント径
インチ(mm)
G
“O”リング
AS-568

16-B-2923

16-B-2924

16-B-2925

16-B-2926

3#20

4#20

6#20

8#20

.437(11.10)

.500(12.70)

.562(14.27)

.687(17.45)

.37(9.40)

.37(9.40)

.37(9.40)

.37(9.40)

1.36(34.54)

1.36(34.54)

1.36(34.54)

1.36(34.54)

.62(15.75)

.62(15.75)

.62(15.75)

.62(15.75)

.328(8.33)

.368(9.35)

.437(11.10)

.547(13.89)

.437〜 .438(11.10〜11.13)

.500〜 .501(12.70〜12.73)

.562〜 .563(14.27〜14.30)

.687〜 .688(17.45〜17.48)

-011

-109

-013

-112

16-B-2927

16-B-2928

16-B-2929

3#16

5#16

7#16

.562 (14.27)

.625 (15.88)

.750 (19.05)

.44(11.18)

.44(11.18)

.44(11.18)

1.52(38.61)

1.52(38.61)

1.52(38.61)

.64(16.26)

.64(16.26)

.64(16.26)

.413(10.49)

.484(12.29)

.594(15.09)

.562〜 .563(14.27〜14.30)

.625〜 .626(15.88〜15.90)

.750〜 .751(19.05〜19.08)

-013

-014

-016

16-B-2930

16-B-2931

16-B-2932

10#16

14#16

17#16

.785(22.23)

1.062(26.97)

1.062(26.97)

.44(11.18)

.44(11.18)

.44(11.18)

1.52(38.61)

1.52(38.61)

1.52(38.61)

.64(16.26)

.64(16.26)

.64(16.26)

.718(18.24)

.875(22.23)

.875(22.23)

.875〜 .8761(22.23〜22.25)

.062〜 1.0631(26.97〜27.00)

.062〜 1.063(26.97〜27.00)

-018

-118

-118

16-B-3419

16-B-3420

16-B-3421

3#12

4#12

7#12

.937(23.80)

1.000(25.40)

1.187(30.15)

.50(12.70)

.50(12.70)

.50(12.70)

1.70(43.18)

1.70(43.18)

1.70(43.18)

.70(17.78)

.70(17.78)

.70(17.78)

.734(18.64)

.812(20.62)

.968(24.59)

.937〜 .9381(23.80〜23.83)

.000〜 1.001(25.40〜25.43)

1.187〜 1.188(30.15〜30.18)

-116

-117

-120
