HPEGグランド

超高圧(130Mpa)用電極付きグランド。

(超高圧用電極シーリンググランド)138MPa(20℃)

HPEGグランドは電極用の高圧シール製品です。



コナックス社の工場で締め込まれて出荷されますので、使用場所での分解、組み立てはお勧めできません。



ダブルステップタイプの電極を採用しております。(太い方がボディ側です。)
電極の材質は、ステンレス、銅、ニッケルから選択可能。
電圧定格:2000VDC


仕様

型 式 ネジサイズ 電流定格(A)
CU SS NI
HPEG(ASM5/S316)-093/187-A-CU-V .8125-16UNF-2A 20 10 3
HPEG(ASM7/S316)-187/312-A-CU-V .750-14NPSM 60 25 9

*ASM5 --- Autoclave Engineers Type SF562CX10
*ASM7 --- Autoclave Engineers Type SF750CX10

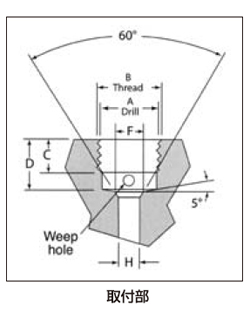

取付部寸法 ‐ Autoclave Medium Pressure SFCX

外径 コネクションタイプ 寸法o(インチ)
A B C D F H
1/4 SF250CX20 9.9(25/64) 7/16-20 7.1(0.28) 12.7(0.50) 4.8(0.19) 2.8(0.109)
3/8 SF375CX20 13.1(33/64) 9/16-18 9.7(0.38) 15.7(0.62) 7.9(0.31) 5.2(0.203)
9/16 SF562CX10 19.1(3/4) 13/16-16 11.1(0.44) 19.1(0.75) 12.7(0.50) 9.1(0.359)
3/4 SF750CX10 24.2(61/64) 3/4-14 12.7(0.50) 23.9(0.94) 15.7(0.62) 13.1(0.516)
1 SF1000CX10 32.9(1-19/64) 1-3/8 -12 20.5(0.81) 33.3(1.31) 22.4(0.88) 17.5(0.688)
1 SF1000CX43 32.9(1-19/64) 1-3/8 -12 20.5(0.81) 33.3(1.31) 22.4(0.88) 11.1(0.438)
